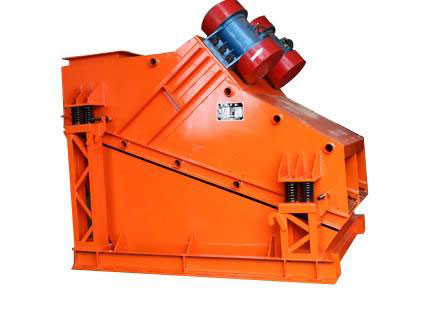

ZSG型重型筛是以弹联激振器为振动源的新型****振动筛，主要应用于矿山、冶金、煤炭、火电、耐火、建材、电力、化工等行业的物料分级。ZGS型重型筛采用橡弹簧支撑并隔振，具有处理量大、噪音低、筛网更换方便、维护简单等特点，并且电机不参振，能有效地延长电机的使用寿命。



　　二、ZSG型重型筛 特点：



　　ZGS型重型筛采用弹性联轴器，将电机与激振箱连接，依靠激振器重心偏移式同步或强迫性同步运动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG型重型筛由振动源、筛体、筛网、减振装置和底托等组成。筛体侧析采用****钢板组合而成，侧板与横梁、激振器底座采用高强螺栓或环槽铆钉连接，结构合理，坚固耐用。



　　三、ZSG系列矿用重型振动筛 安装与调试：



　　a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。



　　b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高（误差≤3mm）。



　　c、筛机各部位应牢固连接，****螺栓开机前应紧固一次。



　　d、短时开机，检查两台振动源转向，使其相反。



　　e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。



　　f、与其他障碍物间的距离不小于100mm。



　　四、ZSG系列矿用重型振动筛 维护和操作：



　　a、筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。



　　b、筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。



　　c、空转运行后，应将各部位螺栓重新紧固一次。



　　d、正常运转后，定期检查各紧固件螺栓紧固状况。



　　e、经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。



　　筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书（振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修）。



　　f、停车前就先停止给料，待筛面物料走完后再停车。

三、技术参数表
A、配用振动电机

型号	入筛粒度(mm)	处理能力(t/h)	配用振动电机	电压(v)	功率(kw)	振频(Hz)	双振幅(mm)	有效筛面(m2)	单支点动负荷(N)
ZSGB-0918	≤250	10-100	YZO-20-6	380	2.0×2	16	6-8	1.62	900
ZSGB-1020		10-180	YZO-20-6		2.0×2			2.0	1300
ZSGB-1224		10-200	YZO-30-6		2.5×2			2.88	1620
ZSGB-1030		15-250	YZO-30-6		2.5×2			3.0	1850
ZSGB-1530		20-350	YZO-50-6		3.7×2			4.5	2810
ZSGB-1540		30-500	YZO-75-6		5.5×2			6.0	4650
ZSG2B-1020		10-180	YZO-20-6		2.0×2			2.0	1300
ZSG2B-1224		10-200	YZO-30-6		2.5×2			2.88	1620
ZSG2B-1030		15-250	YZO-50-6		3.7×2			3.0	1850
ZSG2B-1530		20-350	YZO-50-6		3.7×2			4.5	2810
ZSG2B-1540		30-500	YZO-75-6		5.5×2			6.0	4650

B、配用激振器

型号	筛分能力		配用电机	电压(v)	功率(KW)	振频Hz	双振幅(mm)	配用激振器
	粒度(mm)	t/h
ZSGB-1530	≤350	20-350	Y132M1-6	380	4.0×2	16	6-8	WJZY-100-6
ZSGB-1540		25-400	Y132M1-6		4.0×2		6-8	WJZY-100-6
ZSGB-1550		30-500	Y132M2-6		5.5×2		6-8	WJZY-160-6
ZSG2B-1540		25-400	Y132M2-6		5.5×25		8-10	WJZY-160-6
ZSG2B-1550		30-500	Y132M2-6		5.5×2		8-10	WJZY-160-6
